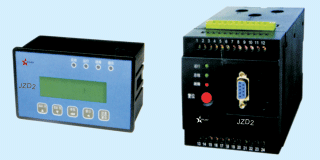

JZD2智能电动机保护器
概述
JZD2系列智能电动机保护器（以下简称JZD2或保护器），是我公司针对低压电动机在各种应用场合而研发的保护装置，为额定工作电压至1000V，额定电流至800A的电动机提供完善保护的新一代集继电保护、测量，控制，通讯为一体的低压电机保护装置。
控制器采集三相电流，三相电压，接地电流等数据，将这些数据计算后和控制器记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到保护电动机的目的。
产品型号及含义
使用环境
1、三相穿孔适应回路：AC380V、AC660V
2、工作电源电压：AC220V、AC380V（订货时需特别说明）
3、环境温度：-10℃-+55℃，相对湿度：≤90%：
4、海拔高度不超过2500米；
5、大气条件：没有会引起爆炸危险的介质，也没有会腐蚀金属和破坏绝缘性能及导电尘埃；
6、安装在无强烈冲击振动和雨雪侵袭的地方；
7、装在无强磁干扰的地方，避免与软启动和变频器一起安装，尽量拉长安装距离。
产品特点
4.1控制器本体
基于微处理器技术集保护、控制、测量、通信等多种技术于一体；采用模块化设计理念，产品体积小、结构紧凑、安装方便、提高了系统的可靠程度；在增选电压功能的基础上可实时检测电动机回路中的各种参数，如三相电流、电压、有功功率、无功功率、功率回数等多种电参数的测量和控制；具有启动超时、过载、堵转、断相、不平衡、接地、漏电、短路、欠载、温度、过压、欠压、频率、功率因数、相序等多种保护功能；8编程开关量输入，可实现远方主站对电动机运行状态的遥信监测；4路可编程可程继电器输出，满足包含保护启动在内的9种启动方式，通过通讯总线可实现远方主站对电动机进行实时遥控“启”停“操作；具备国际标准的RS-485通讯接口，采用通用的MODBUS-RTU通讯协议（选配），保证了与上位机通讯的快速可靠；具备DC4-20mA模拟量输出接口（选配），可以直接与DOS系统相连，实现了对现场设备的监控；完全取代了以往各种物理指针类电量表、信号灯、热继电器、电量变送器等常规元件。采用了LCD液晶显示，可靠性和综合性价比高。
4.2主体模块
智能电机保护器由控制器本体和扩展模块两部分组成，其中控制器本体可以单独运行，实现测量功能、保护功能、电动机启/停控制功能和远程通信功能；扩展模块作为辅助装置，采用了LCD显示，主要用于电机各种参数的就地显示和整定，可以根据需要进行选配。
专用电流互感器模块
当电动机机额定电流在100A及以下时，保护器自带小型专用三个电流互感器模块，对输入电流信号进行检测处理。
外置电流互感器
当电动机额定电流超过100A时，需采用外置保护电流互感器即CT的过载能力为8倍额定值以上。将二次侧电流接入控制器，电流互感器变比可在控制器内设置。如果采用的是外部测量电流互感器，则一次侧的额定电流建议选用3-4倍的电动机额定电流。
外置漏电互感器
用户需要漏电保护功能时，保护器采用外置漏电互感器，其等级分为500mA（50-500），1000mA（500-1000）两种，二次侧信号通过端口输入控制器本体模块。
主要技术参数
外形及安装尺寸
电气原理接线图
自耦变压器启动三继电器开环模式接线
自耦变压器启动三继电器开环模式下，当控制器上电时，首先检测断路器是否在闭合状态，接触器C1、C2、C3是否在释放状态，如果接线错误，报“接线错误”，故障继电器闭合；如果接线正确，进入 启动就绪状态，显示模块显示“自耦变压器3R开”。当控制器收到启动命令，内部继电器D、B相继闭合，则接触器C3、C2相继闭合，启动过程中“启动”灯亮，显示模块显示“正在启动”。当设定的启动时间到后，先断开继电器B，再断开继电器D，然后合上继电器A，则接触器C2、C3、C1相继断开、断开、闭合，切换到全压运行状态。启动结束后，“启动”灯灭，“运行”灯亮，显示模块显示“正在运行”。当控制器收到停车命令或者有保护跳闸动作发生时，继电器A断开，接触器C1释放，电动机停车；停车过程结束后，进入启动就绪状态时，显示模块显示“自耦变压器3R开”。
注：图中断路器可以被熔断器替代，断路器辅助触点可以不接入。
自耦变压器启动三继电器闭环模式接线
自耦变压器启动三继电器闭环模式下，当控制器上电时，首先检测断路器是否在闭合状态，接触器C1、C2、C3是否在释放状态，如果接线错误，报“接线错误”，故障继电器闭合；如果接线正确，进入 启动就绪状态，显示模块显示“自耦变压器3R闭”。当控制器收到启动命令，内部继电器D、B相继闭合，则接触器C3、C2相继闭合，电动机以自耦减压形式启动，启动过程中“启动”灯亮，显示模块显示“正在启动”。当设定的启动时间到后，先断开继电器D，再断开继电器B，则接触器C2、C3、C1相继断开、断开、闭合，切换到全压运行状态。启动结束后，“启动”灯灭，“运行”灯亮，显示模块显示“正在运行”。当控制器收到停车命令或者有保护跳闸动作发生时，继电器A断开，接触器C1释放，电动机停车；停车过程结束后，进入启动就绪状态时，显示模块显示“自耦变压器3R闭”。
注：图中断路器可以被熔断器替代，断路器辅助触点可以不接入。
