JZD1微机监控电机保护器
概述
JZD1系列微机监控电机保护器适用于AC380V、AC660V低压系统。作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置，除电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利。
产品符合标准：GB3836.3-2000、GBI4048.4-2003、IEC255

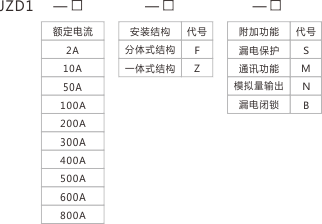

产品型号及含义
使用环境
三相穿孔适回路：AC380VAC660V工作电源电压AC220V AC380V；（订货时需特别说明）
环境温度：-10℃-+55℃，相对湿度：≤90%：
海拔高度不超过2500米；
大气条件：没有会引起爆炸危险的介质，也没有会腐蚀金属和破坏绝缘材料性能及导电尘埃；
安装在无强烈冲击振动和雨雪侵袭的地方；
安装在无强磁干扰的地方，避免与软启动和变频器一起安装，尽量拉长安装距离。
产品特点
1、“TE时间保护”符合有关增安型防爆电动机过载保护的国家标准（GB3836.3-2000）。
2、交流采样，测量A、B、C三相交流及控制回路电压。
3、现场显示电动机运行状态，保存三次电动机故障跳闸记录。
4、一路保护输出，一路可编程继电器输出，一路4-20mA电流输出。
5、高清晰度宽液晶显示，并具有背景光，跟随电动机运行状态和用户要求实时显示。
6、三相电流不平衡、断相、欠流、过压、欠压、自启动等功能用户可取可舍。
7、当电动机过流时过流灯（设置灯）闪烁告警，过流倍数越大，闪烁越快。
8、故障定位明确，显示故障时的电压值或电流值，断相显示哪一相，电流不平衡显示大小两相。
9、采用RS485通讯总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元。
10、漏电保护、通讯功能、模拟量输出、漏电闭锁等功能用户可根据需配置。
11、启动保护：在启动时间内，只对断相、过压、欠压、堵转、短路及三相电流不平衡进行保护。
12、三相交流上平衡（断相）保护
根据最小相电流和最大相电流的比值判断是否越限来判断是否需要保护动作。当任何两相间的电流比值小于跳闸值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示三相电流不平衡跳闸信息。当A、B、C三相电流开一相并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示断相跳闸信息。
13、堵转保护
在电动机启动完成后，根据最大线电流和额定电流的比值判断是否越越限来判断是否需要保护动作。当电流比值大于跳闸值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时作面板上显示堵转跳闸信息。
14、过流保护
对电动机电流值值的跟踪计算来保护电动机免于因过流而缩短寿命或损坏。电动机电流值直接显示在面板上。过流保护动作时间为反时限保护，动作时间可根据用户需要自行设定。
15、欠流保护
根据最小线电流和额定电流的比值判断是否越限来判断是否需要保护动作。当电流比值小于跳闸值勤并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令。同时操作面板上显示欠流跳闸信息。
16、过压保护（控制回路电压）
根据在线电压和过压跳闸设定值的大小判断是否越限来判断是否需要保护动作。当在线电压值大于过压跳闸设定值勤并连续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示过压跳闸信息。
17、短路保护
根据最大线电流和额定电流的比值判断是否越限来判断是否需要保护动作。当电流值大于额定电流值的8倍并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示短路跳闸信息。
18、自启动功能（订货时注明）
开启此功能的保护器，需用户设置自启动时间，此时电动机不能通讯启动。
19、漏电保护
电动机启动后，根据检测到外置零序互感器产生的漏电电流值是否越限来判断是否需要保护动作，当漏电电流值大于设定值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示漏电跳闸信息。
20、漏电闭锁
电动机未启动时（电动机交流电源切断状态），根据检测到的电动机对地绝缘电阻是否越限来判断是否需要闭锁动作。当电动机对地绝缘电阻值小于设定值，保护器即进行闭锁动作，同时操作面板上显示漏电闭锁信息。
主要技术参数

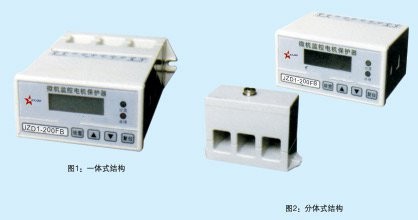

外形及安装尺寸
电流范围（规格）
0.5-2A、2-10A、10-50工、30-100A
80-200电流规格一次穿过保护器
电流范围（规格）
120-300A、160-400A、200-500A、240-600A、300-800A电流规格一次
穿过变比为5A的电流互感器，互感器出线端进入保护器绕5匝
电气原理接线图
