DL系列电力专用UPS、旁路稳压柜、馈线柜是针对中国电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零转换功能。主要用于电力远动、RTU、电力载波、电力监控等。市电正常时，单相220V(或三相380V)经过隔离、整流滤波后通过逆变器提供稳定电源给负载供电；若交流电网输入异常或断电时，则由电力系统后备的直流屏经逆止二极管逆变供电。当直流屏欠压或断电时，静态开关切换到旁路供电；市电恢复正常时，自动切换到市电逆变供电。若逆变器过载或故障时，转为旁路供电，同时发出警告信号。
性能特点
采用全数字化控制技术
智能型检测及监控功能
高速静态开关零切换
第六代IGBT驱动逆变器
无源接点和RS232/485接口
输入输出全隔离
直流屏与市电的完全隔离
采用电力标准屏柜设计
具有过压、欠压、过流、短路等多种保护功能
大屏幕LCD中英文操作监控界面
具有256条事件记录，方便用户对供电状况进行分析和管理。
整流器
单相/三相交流市电通过匹配隔离变压器送至整流器的输入，当市电电压在±10%，负载在100%的范围内变化时，整流器输出直流电压稳定在±1%内。
逆变器
采用SPWM技术，通过IGBT逆变模块把直流电压变换为标准的正弦波交流电压，就可以最大程度地降低失真，减小滤波器的体积。这样在负载变化时取得极好的动态特性。
直流屏
在市电欠压或故障时，与直流端相联的直流屏就会自动毫无间断地供电。直流屏放电时会给出信号。如果放电至极限电压，系统就会转入备电运行。在接近终止放电电压时，系统将给出警示信号。
市电/备点
在使用双路交流(市电为主电，另外一组为备电)的机型时，市电异常或故障时，转为备用电源供电。两路交流输入都故障时，才转为直流屏供电。
静态开关
静态开关可实现不间断的完成旁路与逆变的切换功能，切换可以自动完成也可以通过手动完成。
智能监控
通过RS232/RS485、无源接点、电量变送信号将UPS的工作状态和数据实时的传输到DCS系统，实现智能监控。

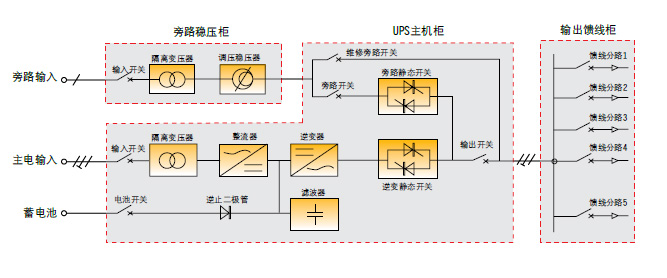

原理图
主要技术参数

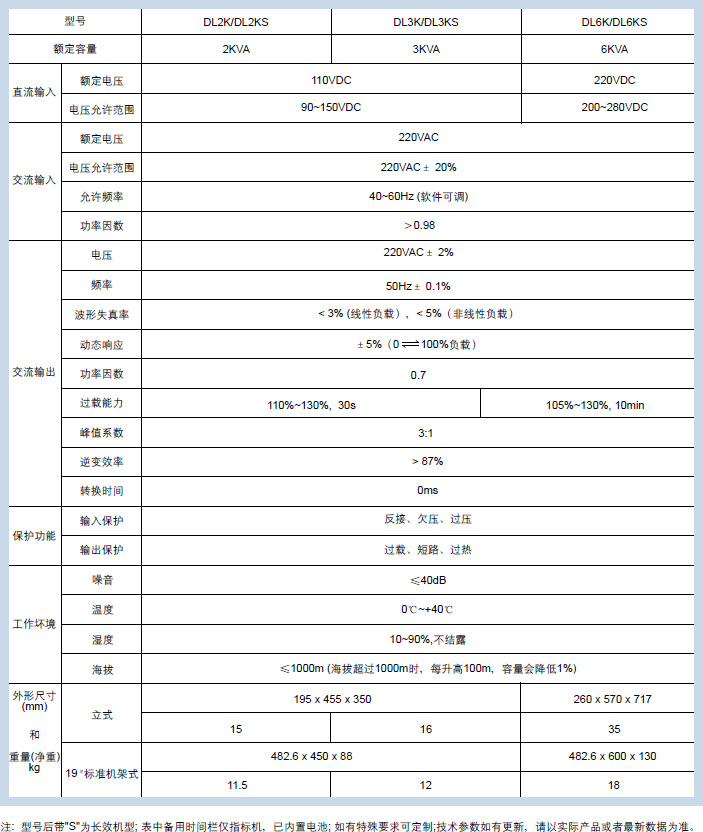

1、高频机不带隔离

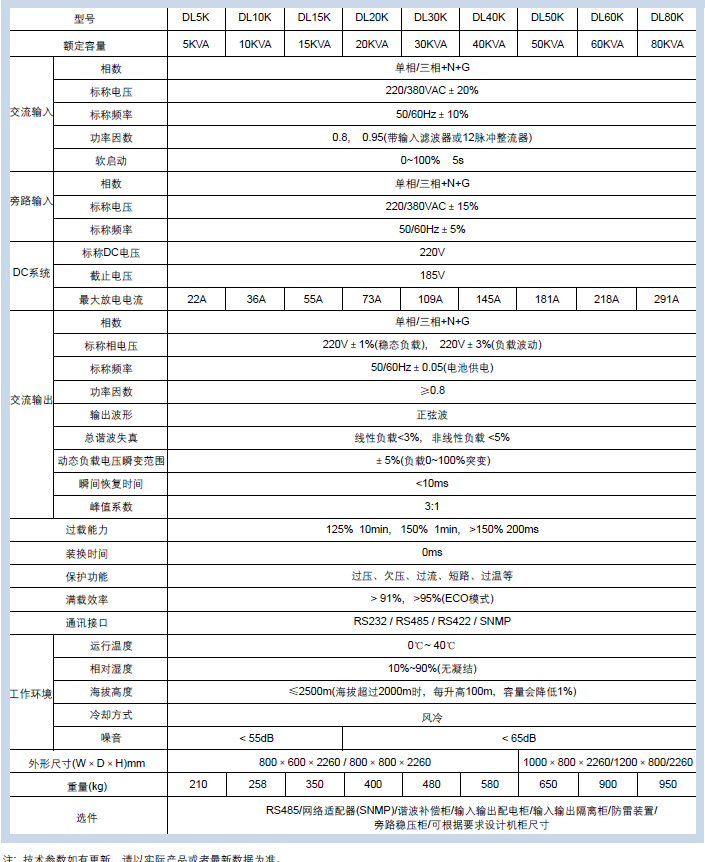

2、工频机带隔离
