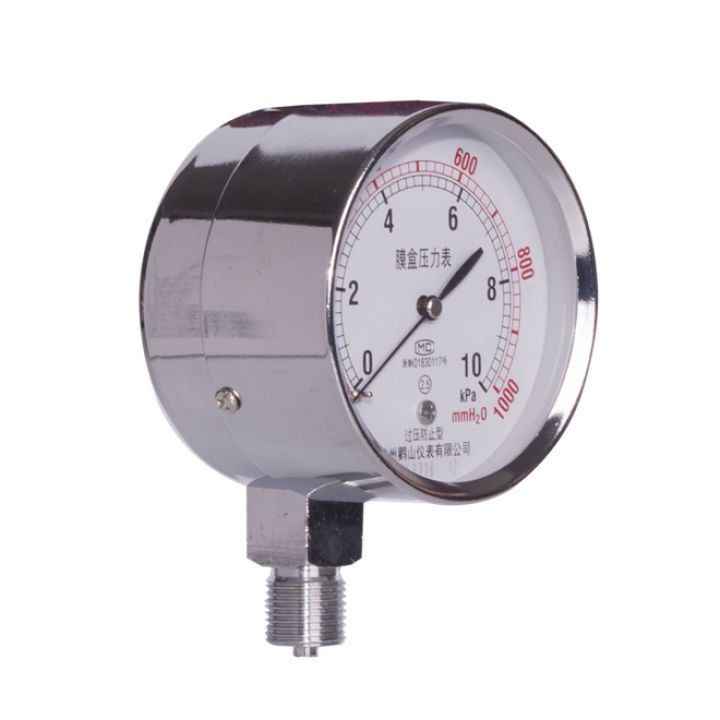

YE75膜盒压力表
用途说明
膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用（不锈钢款除外）、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。
结构原理
仪表由测量系统(包括接头、波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
主要技术指标
型号 | 精度等级 | 测量范围 | 接头螺纹 |
正压 | 负压 | 正负压 |
YE60 YE60ZT YE75 YE100 YE100ZT YE150 | 2.5 | 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～60 0～100 | -1.6～0 -2.5～0 -4～0 -6～0 -10～0 -16～0 -25～0 -40～0 -60～0 -100～0 | -0.8～+0.8 -1.2～+1.2 -2～+2 -3～+3 -5～+5 -8～+8 -12～+12 -20～+20 -30～+30 -50～+50 | M14×1.5 M20×1.5 |
工作位置、环境：仪表垂直安装，工作环境温度-25~55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
温度影响：使用温度偏离2 0±5℃时，其温度附加误差不大于0.4%/10℃。

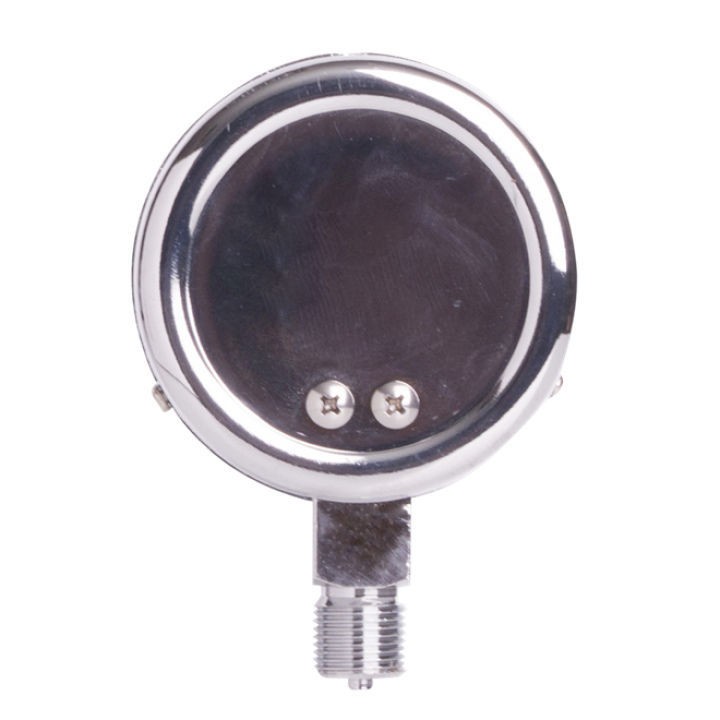

型号：YE75
精度等级：2.5%
螺纹：3/8
安装方向：径向
外壳：电镀壳
接头：铜电镀
