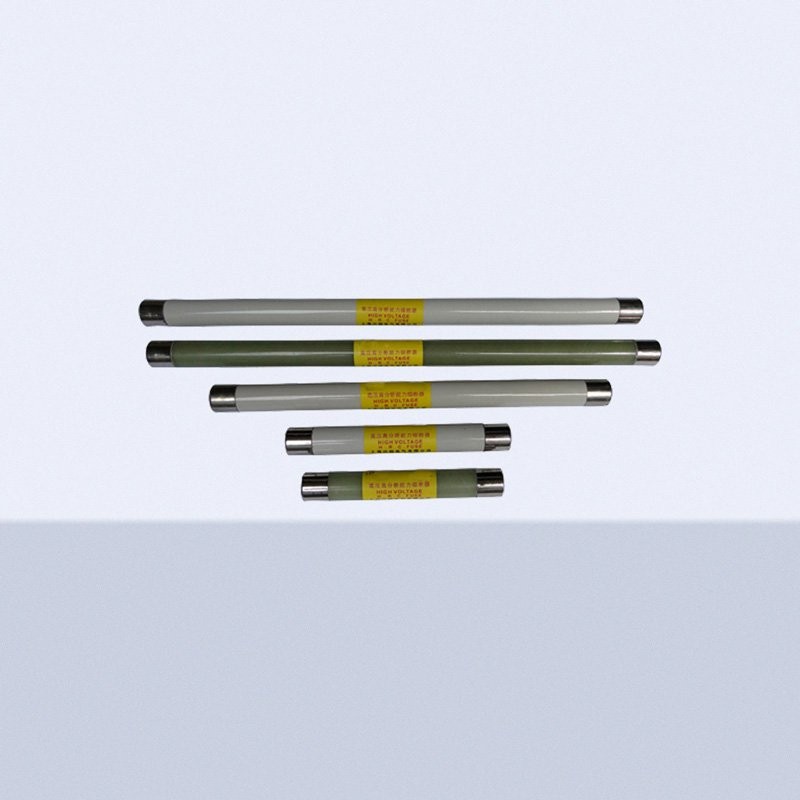

XRNP-10KV-35KV-40.5KV高压限流熔断
产品概述
本产品适用于户内交流50Hz，额定电压3.6-40.5KV系统作为电压互感器的过载及短路保护之用。（通过了国家高压电器质量监督检测中心型式试验，产品符合GB15166.2和IEC282-1）。
1、分断能力高，开断电流可达63KV。
2、功耗小、升温低。
3、动作特别快，安一秒特性要比国内目前生产的同类产品动作快，例如额定电流100A的熔断体，通以1000A预期电流，弧前时间不超0.1S。
4、安-秒特性误差小于±10%。
5、配有弹簧式撞击器，该撞击器具有接触面大，压强小等有点。因此，在推动开关联动锁动作时，不会产生将开关与撞针接触面打碎或击穿的情况发生。
6、规格标准化。
7、有较大的限流作用。
8、产品性能符合GB15166.2国家标准及IEC60282-1国际标准。
9、能可靠开断最小开断电流至额定开断电流之间的任何故障电流。另外，还可根据用户需求，生产各类非标准产品。
产品参数
3.6/40.5Kv（I）型熔断件（d=φ25mm） |
型号 | 额定电压KV | 额定电流A | 长度L（mm） | 额定开断电流KA |
XRNP1 | 3.6 7.2 12 | 0.2 | 195 | 50 |
0.3 |
0.5 |
1 |
2 |
3.15 |
4 |
XRNP1 | 24 | 0.2 | 354 |
0.3 |
0.5 |
1 |
2 |
3.15 |
XRNP1 | 40.5 | 0.2 | 465 |
0.3 |
0.5 |
1 |
2 |
3.15 |
3.6/40.5Kv（Ⅱ）型熔断件（d=φ51mm） |
型号 | 额定电压KV | 额定电流A | 长度L（mm） | 额定开断电流KA |
XRNP2 | 3.6 7.2 12 | 0.5 | 192 | 50 |
1 |
2 |
3.15 |
5 |
7.5 |
10 |
XRNP2 | 24 | 0.5 | 367 |
1 |
2 |
3.15 |
5 |
7.5 |
XRNP2 | 40.5 | 0.5 | 442 |
1 |
2 |
3.15 |
5 |

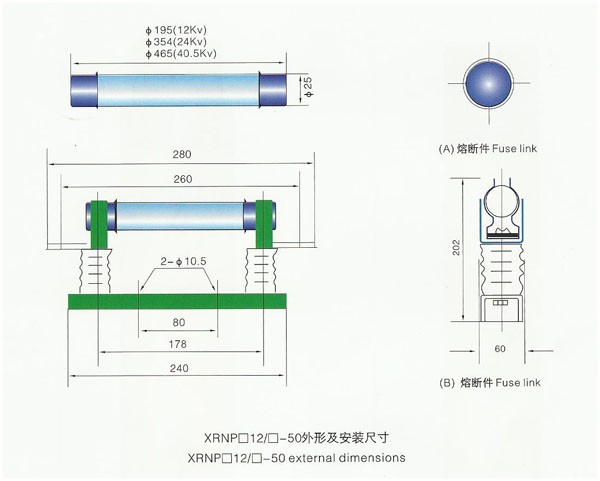

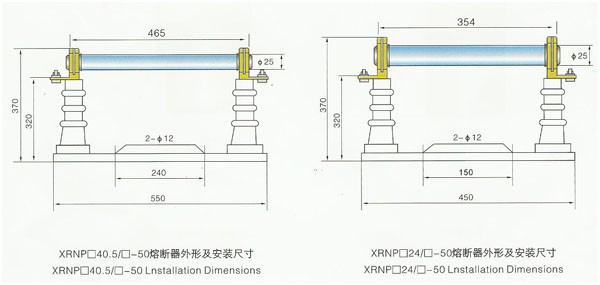

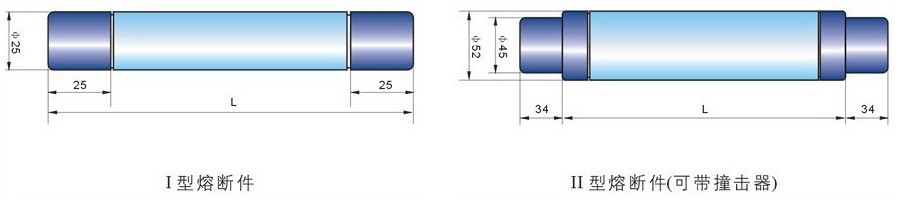

外形及安装尺寸
