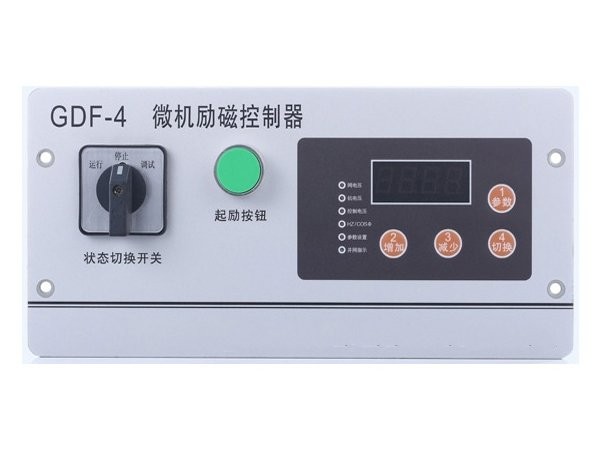

GDF-4微机励磁控制器
产品概述
2014 版的 GDF-4 励磁控制器是现时国内最先进的发电机智能励磁控制器之一，可以做到“随心所欲”无人值守运行。
主要特别功能：
1、励磁控制回路调试功能；
2、电压自动恢复功能，防止过电压；
3、自动识别停机过程并进行可调整的灭磁控制；
4、发电机电压恒定功能；
5、“独立小电网运行”功能，通过软件设置可实现该功能，适合工厂自行组合小电网的柴油发电机组并列运行。
6、50HZ 或 60HZ 运行频率适应功能。 7、防止发电机过电流功能；
技术参数
1. 适用范围:
▲GDF-4 适用于励磁变压器接法为 Y/Y－12、△/Y-11（或 Y/Y0－12 三相零式整流电路）等励磁系统。
▲整流主电路的接线形式为：三相半控桥可控硅共阴极全波整流电路或三相零式整流电路
2. 输入信号：
▲电 流： 串发电机定子 C 相电流互感器，额定电流：5A。
▲电 压： 发电机三相四线电压 400V/230V，三相电压正相序接入。电网线电压 A、B 相 400V。
▲并网识别： 发电机出口断路器的辅助接点：常开接点。
3. 控制器输出：
▲共阴极的三相可控硅触发脉冲信号。
▲起励输出电压+、-极直流起励电压。
4. 环境温度: -10°C～＋50°C 海拔：2500 米以下地区
5．外型尺寸：控制器（高）146 mm×（宽）260 mm×（深）240mm 6. 开孔尺寸：（长）262 mm×（高）122 mm 见外形图（GDF 系列全部相同）
