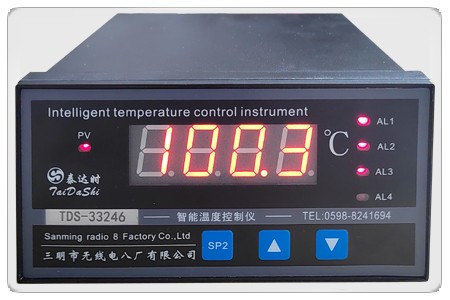

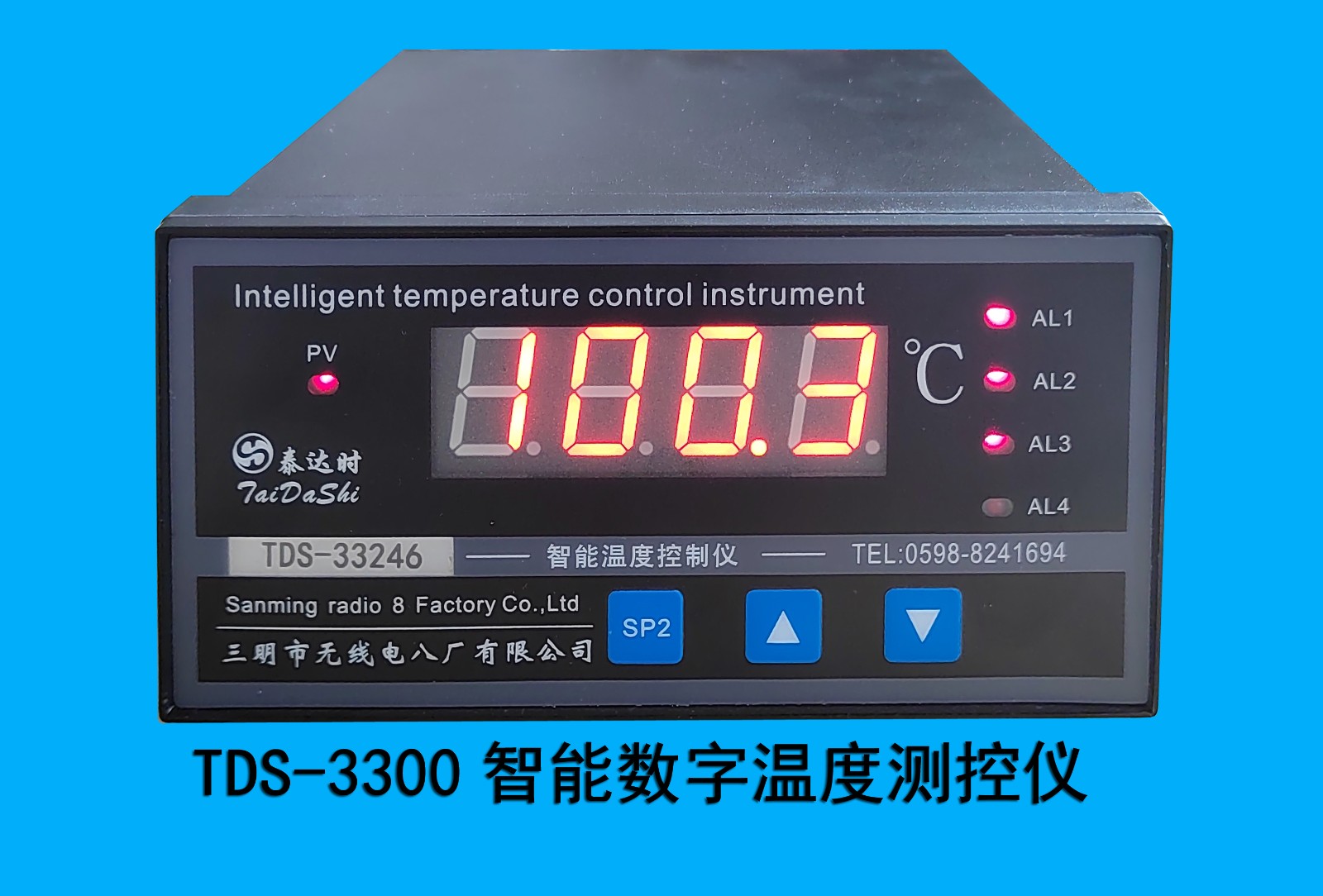

TDS-3300智能数字温度测控仪、变送器
一、概述
TDS-3300智能数字温度测控仪、变送器是引进国外先进技术创新设计的新型仪表。仪表的精度、智能化、稳定性、可靠性均达国内先进水平。TDS-3337/TDS-3327系列是专门为水电站、火电厂设计制造的精品。现已成为国内众多主机厂的指定配套产品。在电站得到广泛使用。
适用：
电力、冶金、化工、等行业的温度数字监控调节。
特点：
1、适用铜、铂电阻、热电偶、各种标准、非标信号。
2、仪表智能化，可直接在盘面上进行参数设置、标定、校验。
3、TDS-33PC7具有自动识别Cu50或G53与Pt100信号的功能。
4、控制、输出采用光电隔离，克服了控制对象对本机的干扰，增强了稳定性。
5、具有自动校零系统，克服了仪表随环境温度变化而造成的温度零点漂移。
6、具有看门狗电路，有自动复位功能、复位时继电器输出状态保持不变。
7、RS422、RS232、RS485ModbusRTU通信接口或0~10mA、4~20mA带隔离模拟信号输出。
8、掉电采用E2PROM数据保护，设置参数以及工作状态可掉电永久保存。
二、主要技术指标
1、环境温度：-20℃~50℃，相对湿度≤85%；海拔高度：≤3000米
2、工作电源：交流：220V±15%；50±5HZ 开关电源：AC/DC100~220V；特殊：DC 48V、DC 24V
3、显示量程：0.0~100.0℃（电站专用）；-50.0~150.0℃；-1999~9999
4、基本误差：≤±0.5%±1个字，特殊：±0.2%±1个字
5、显示形式：
单屏：4位0.8"LED
双屏：上4位0.8"LED显示测量值，下4位0.36"LED显示设定值
6、抗干扰性：输入共模250V AC，串模三倍于电量程50HZ干扰电压时，示值变化小于基本误差
7、控制设定：键盘数字设定。
8、输出方式：继电器触点容量：220V AC/3A
RS485ModbusRTU或RS422、RS232、通讯功能 （选件）
模拟信号输出：0~10mA(负载电阻≤1.5kΩ)；
0~5V(负载电阻≥250kΩ) （选件）
4~20mA(负载电阻≤750Ω)；1~5V(负载电阻≥250kΩ) （选件）
9、显示方式：超上量程显示“H—A”，超下量程显示“L—A”， 断阻或断偶时显示“A—A”
10、外形尺寸： 开孔尺寸：
1）、160×80×130mm（塑壳） 1）、152×76mm
2）、160×80×160mm（铁壳） 2）、152×76mm
3）、96×96×110mm （塑壳） 3）、92×92mm
4）、72×72×100mm （塑壳） 4）、68×68mm
5）、96×48×100mm （塑壳） 5）、92×45mm
6）、107×75×22.5mm（导轨式） 6）、120×110×78mm（导轨式）
11、安装型式：仪表盘装嵌入式，横式、竖式方式、方型
12、功 耗：整机消耗功率≤5W
13、仪表重量：300~1000克
