产品概述：

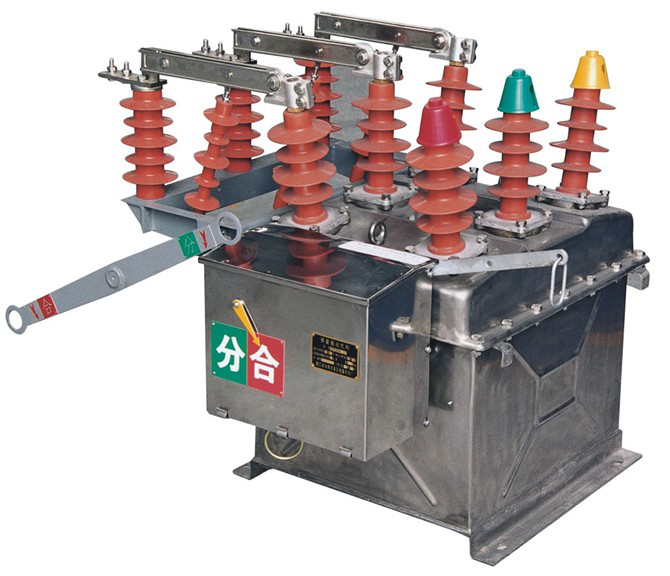

ZW8-12系列真空断路器为额定电压12KV,三相交流50Hz的户外高压开关设备,主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流.该产品总体结构为三相共箱式,三相真空灭弧式置于金属箱内,利用SMC绝缘材料相间绝缘及对地绝缘,性能可靠,绝缘强度高。
ZW8-12G是由ZW8-12断路器与隔离开关组合而成的,称为组合断路器,可作为分段开关使用。本系列产品的操动机构为CT23型弹簧储能操动机构,分为电动和手动两种。
产品主要技术参数：
序号 | 项目 | 单位 | 技术参数 |
1 | 额定电压 | kV | 12 |
2 | 额定电流 | A | 630 (1250) |
3 | 额定短路开断电流 | kA | 6.3 | 12.5 | 20 |
4 | 额定短路关合电流(峰值) | kA | 16 | 31.5 | 50 |
5 | 额定锋值耐受电流 | kA | 16 | 31.5 | 50 |
6 | 4S额定短路耐受电流 | kA | 6.3 | 12.5 | 20 |
7 | 额定绝
缘水平 | 工频耐压 （干式） |
| 42 |
雷电冲击耐压 | 75 |
8 | 额定操作顺序 |
| 分-0.3S-合分-180S-合分 |
9 | 机械寿命 | 次 | 10000 |
10 | 额定短路开断电流开断次数 | 次 | 30 |
11 | 操动机构额定合闸电压 | V | 110、220 |
12 | 操动机构额定分闸电压 | V | 110、220 |
13 | 触头开距 | mm | 11±1 |
14 | 超行程(触头弹簧压缩长度) | mm | 3.1±0.3 |
15 | 三相分、合闸不同期性 | ms | ≤2 |
16 | 触头合闸弹跳时间 | ms | ≤2 |
17 | 平均分闸速度 | m/s | 1.2±0.3 |
18 | 平均合闸速度 | m/s | 0.6±0.2 |
19 | 分闸时间 | s | ≤0.06 |
20 | 合闸时间 | s | ≤0.1 |
21 | 各相主回路电阻 | uΩ | ≤200 |
22 | 动静触头允许磨损累积厚度 | mm | 3 |

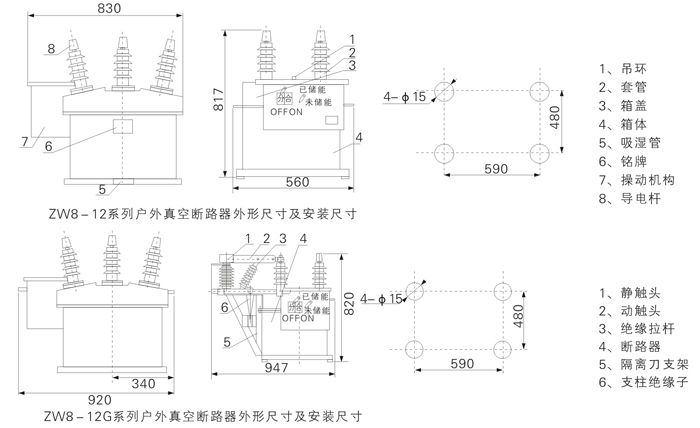

产品外形图：
