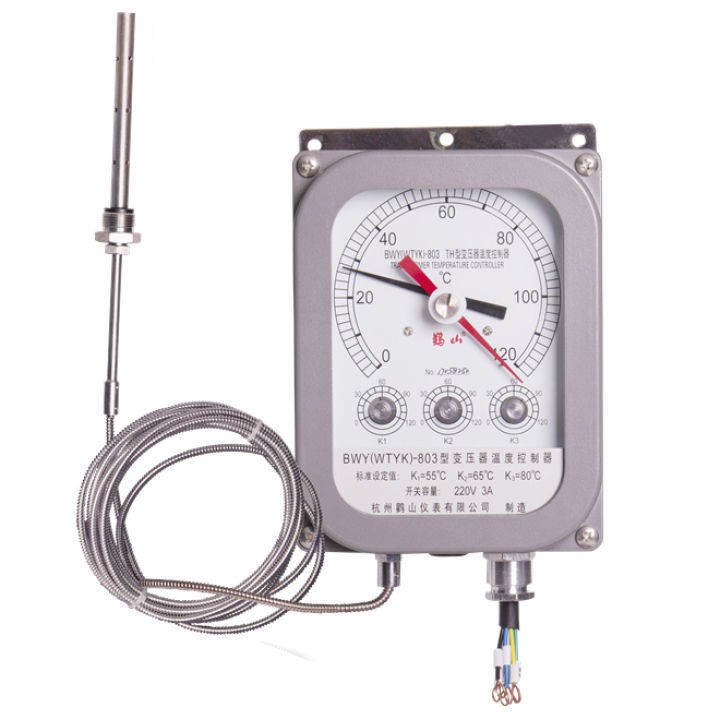

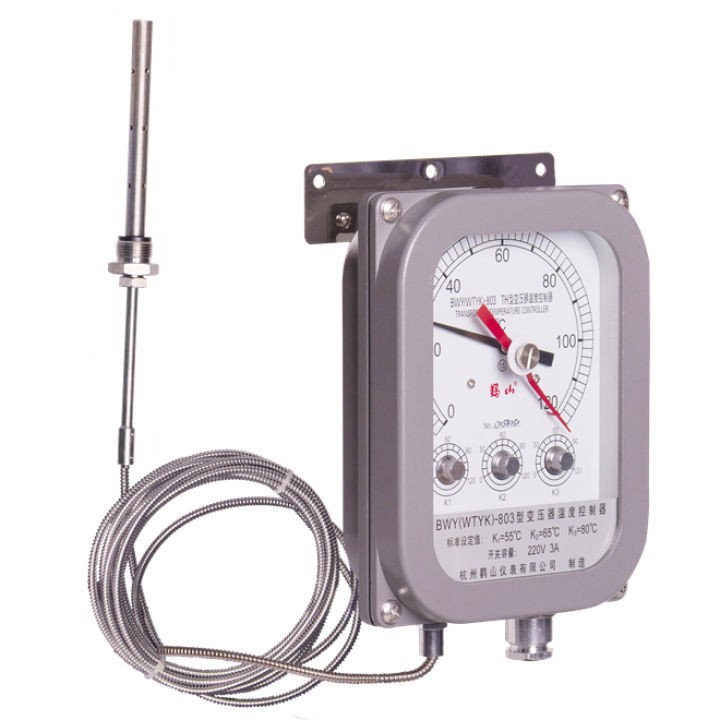

BWY(WTYK)-803TH温控器
用途说明
变压器温度控制器（以下简称温控器），主要由弹性元件，毛细管、温包和微动开关组成。当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。
BWY(WTYK)-802A、803A 温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100铂电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。也可通过数显仪表，将 Pt100 铂电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V 或 4~20mA）输出。
主要技术指标
（一）BWY（WTYK）-802、803型：
1、正常工作条件： －40～+55℃
2、测量范围：0～+100℃；0～+120℃
3、指示精确度： 1.5级
4、控制性能： ①设定范围：全量程可调
②开关误差：±2℃
③开关切换差：6±2℃
④接点容量：AC 220V/3A
5、开关出厂标准设定值：802：K1=55℃；K2=80℃
803：K1=55℃；K2=65℃ K3=80℃
6、温包尺寸：￠14×150，安装螺纹M27×2
7、防护等级：IP55
型号：BWY(WTYK)-803TH
指示精度等级：1.5%
螺纹：M27*2
测量温度：0~100℃
开关组数：三组

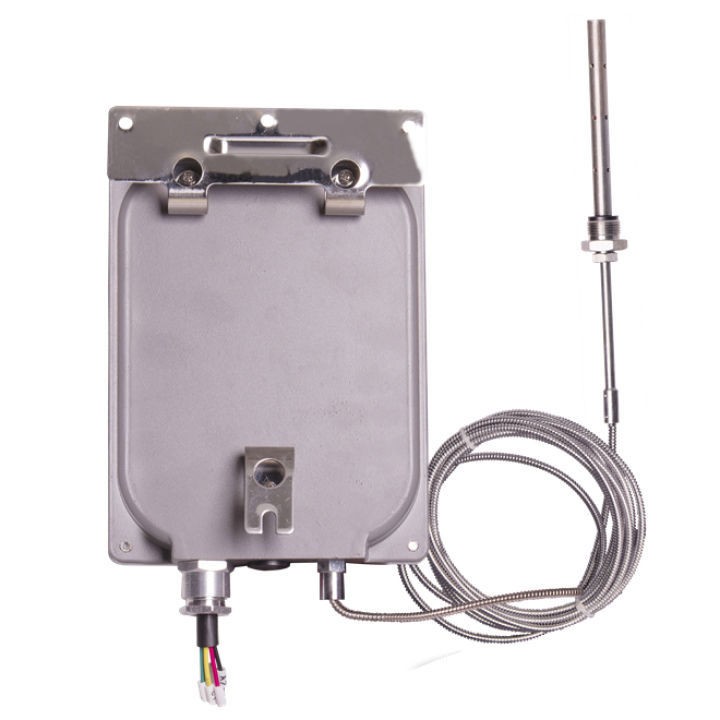

安装方式：挂式
