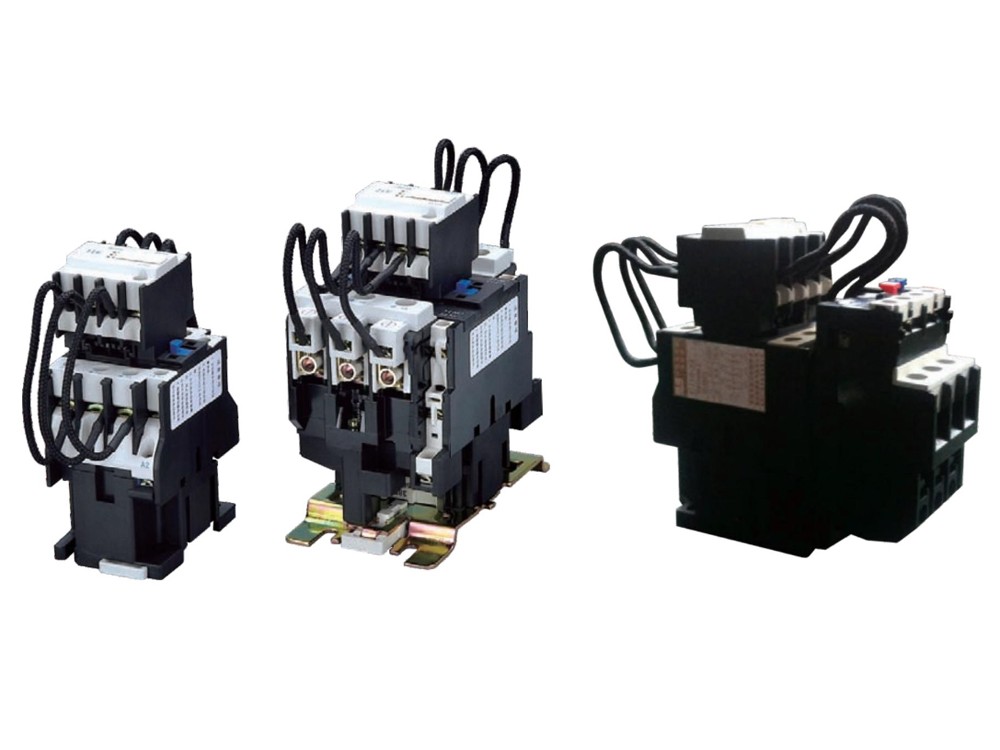

CJ19系列切换电容接触器
一、产品特点：
1. 产品概述
CJ19系列切换电容器接触器(以下简称接触器)主要用于交流50Hz或60Hz、额定工作电压至380V的电力线路，供低压无功功率补偿设备投入或切除低压并联电容器之用。接触器带有抑制涌流装置，能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压。
2. 结构特点
接触器为直动式双断点结构,触头系统分上下两层布置，上层有三对触头与限流电阻构成抑制涌流装置，当合闸时它先接通经数毫秒之后工作触头接通，限流触头中永久磁块在弹簧反作用下释放，断开限流电阻，使电容器正常工作，接触器内部电路连接图(见图)。
CJ19-25-43的接触器有两对辅助触头,CJ19-63-95的接触器有三对辅助触头。接触器接线端有绝缘罩覆盖，安全可靠，线圏接线端带有标出电压
数据可防止接错。CJ19-25-43接触器可用螺钉安装,也可借底部的滑块扣
装在35mm标准卡轨上。面罩上有一个可拆卸的长方形小牌,用户可用它打印项目代号等。CJ19-63-95可用35mm或75mm标准卡轨安装。
3.正常工作条件和工作条件
周围空气温度为：-5°C~+40°C , 24小时内其平均值不超过+35°C ;
海拔高度：不超过2000m ;
大气条件：在+40°C时空气相对湿度不超过50% ;在较低温度下可以有较高的相对湿度，湿月的月平均低温度不超过+25°C ,
该月的月平均大相对湿度不超过90% ,并考虑因温度变化发生在产品上的凝露;
污染等级：3级;
安装类别：3级;
安装条件：安装面与垂直面倾斜度不大于±5°;
冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方;

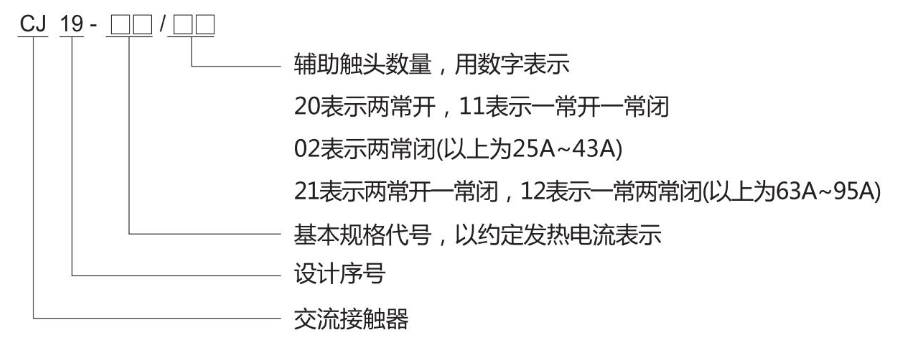

二、型号说明：

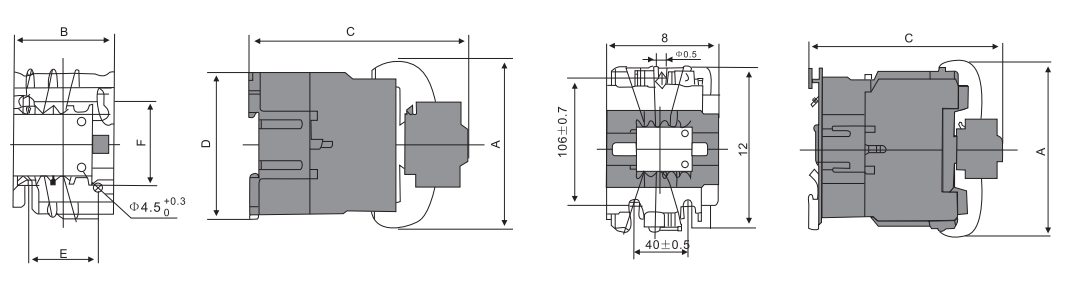

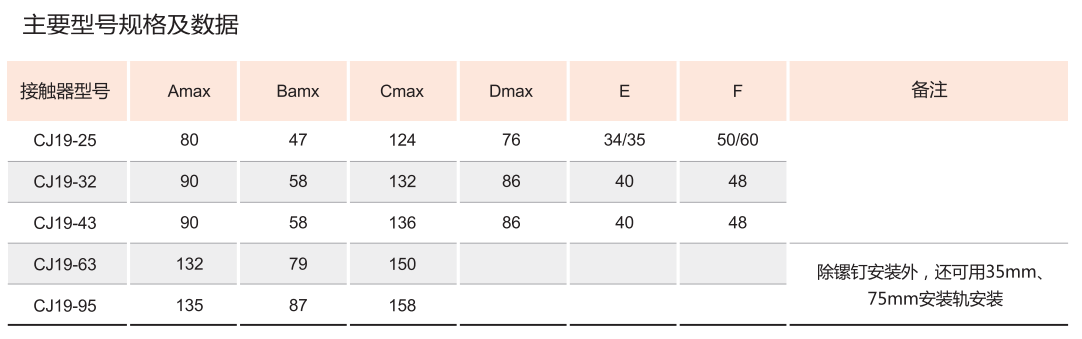

三、安装尺寸：
