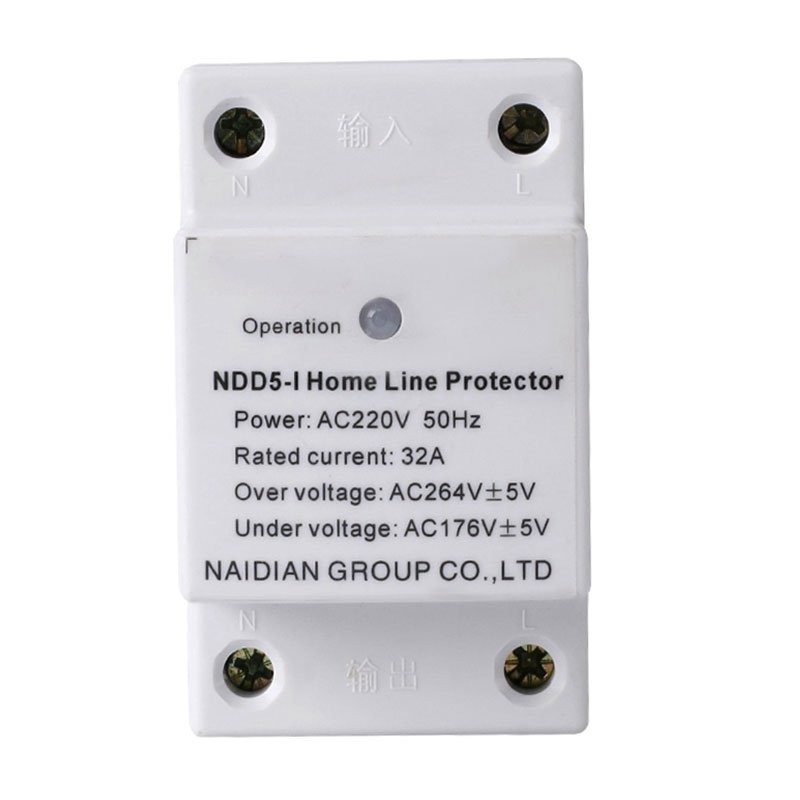

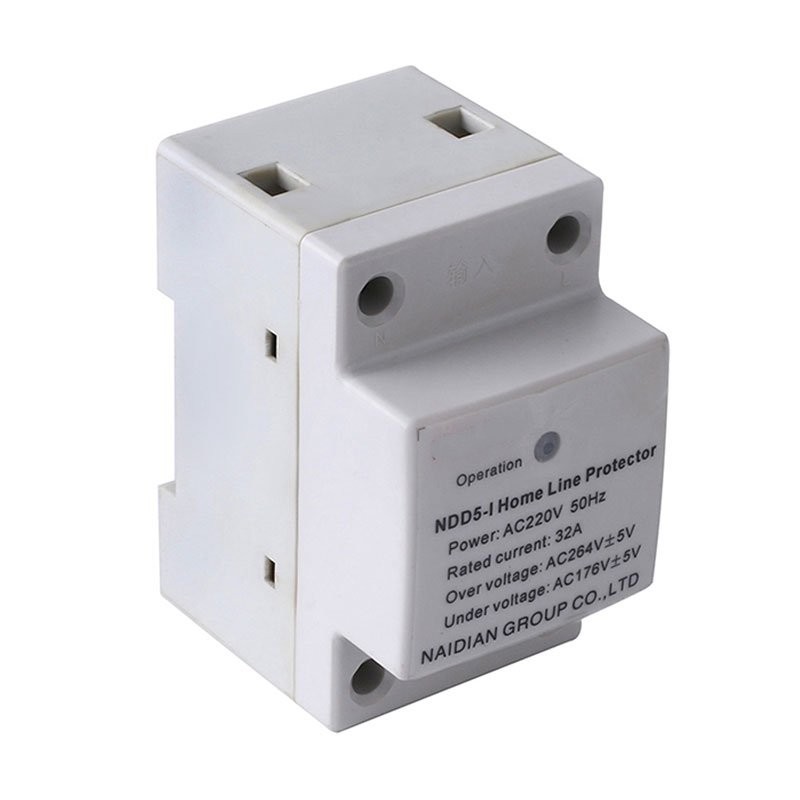

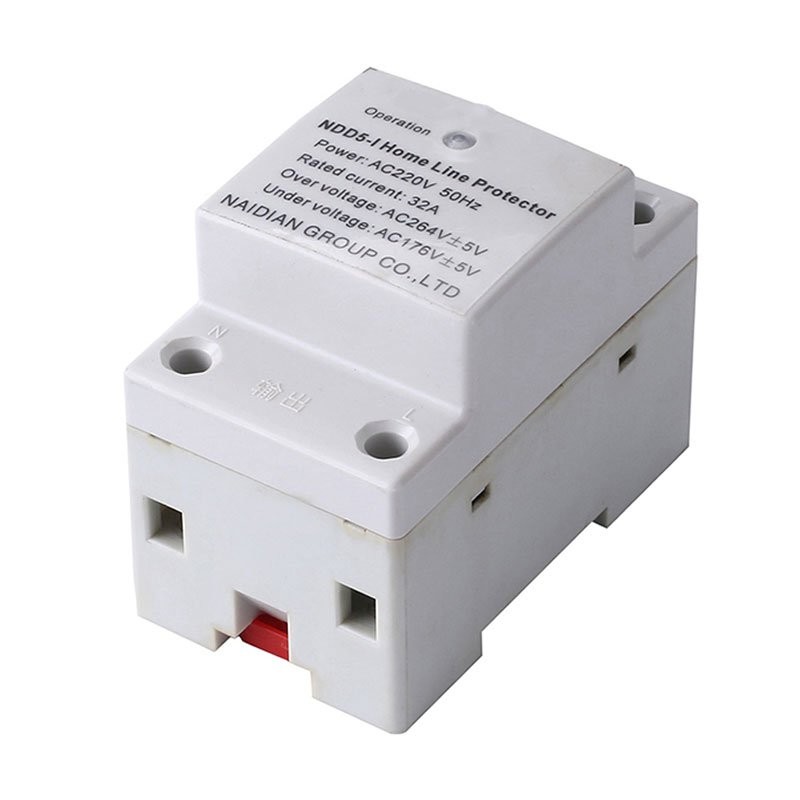

NDD5-1(HHD5-1)家用线路保护器
用途
NDD5-1型家用线路保护器（以下简称保护器）是根据目前市电状况开发的新一代家用线路保护装置。能在电压过高或过低的情况下起保护作用，当市电电压恢复正常时，保护器自动接通电源，恢复供电，实现全自动控制； 同时还具有漏电（触电）的保护功能。该保护器可单独使用，也可与DZ47（C45）拼装构成具有漏电、过欠压、过载、短路保护功能的综合型线路保护装置，可完全取代DZ47LE系列产品。该产品结构紧凑、外形美观，与DZ47（C45）并轨安装。
注意事项
1、面板上双色发光管指示保护器的工作状态：指示灯发绿光时正常供电，发红光时保护功能启动切断供电。
2、产品输入端每次接通市电时，需1～2分钟给负载送电，防止家用空调、冰箱的压缩机因市电不稳频繁起停。
3、保护器仅对输出端相线和用电设备与大地之间的触电进行保护，对同时接触输出端两线N、L（不与大地形成回路）的触电不起保护，请注意安全用电。
4、保护器在新安装或运行一段时期后（一般每隔一个月）需按一次漏电试验按钮，以检查其是否正常工作。
5、保护器漏电保护动作后，需查明原因，排除故障，方可按复位按钮给负载供电。
6、产品接通电源后，请勿接触带电部位，在使用前请拧紧卡线螺钉，以防大电流通过时因接触不良而发热。
7、产品接线：N 为零线，L 为火线，请勿接错。
主要技术数据
1、工作电源：AC220V 50Hz
2、额定电流：20A、32A、40A（阻性）
3、额定功率：4.4KVA、7KVA、8.8KVA
4、漏电电流动作值：20～30mA
5、漏电电流不动作值：≤15mA
6、过压动作切断值：AC264V±5V
7、过压恢复值: AC240V±5V
8、欠压动作切断值: AC176V±5V
9、欠压恢复值: AC185V±5V
10、断电后送电延时:1～2 分钟
11、过欠压动作时间:1～5 秒
12、漏电动作时间：0.1 秒
13、电寿命:10×104 次
14、安装方式：35mm 导轨(宽 35mm、高 7.5mm)
15、外型尺寸:88×50×69mm(长×宽×高)

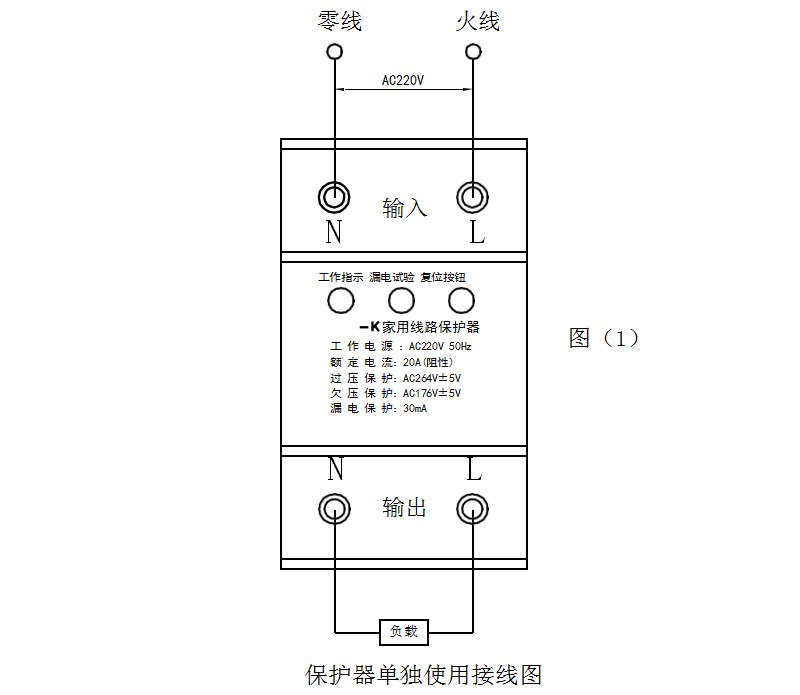

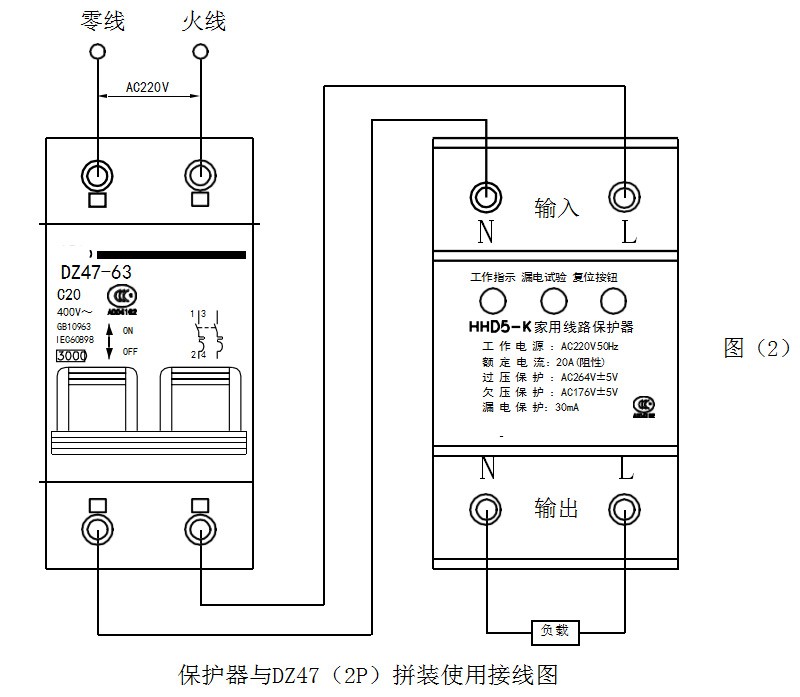

接线图(建议采用图 2 接线)

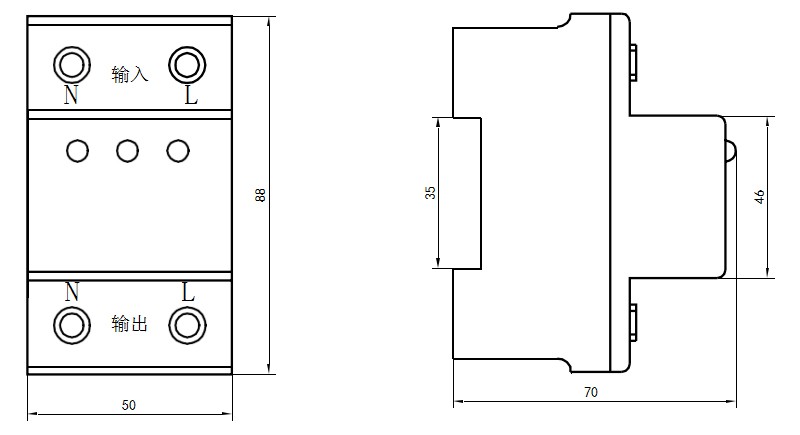

安装尺寸图（mm）
