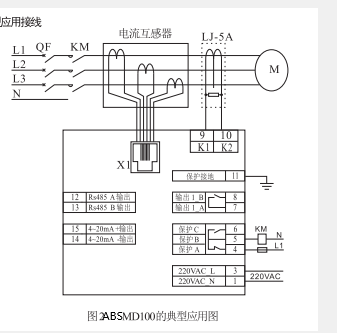

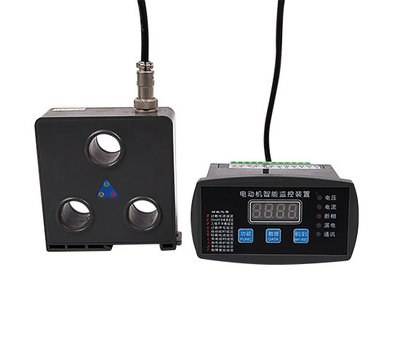

产品简介
ABSMD100系列智能保护监控器(以下简称:监控器)。核心部件采用国外最新型的单片微机，它具有抗干扰能力强、工作稳定可靠、精度高、保护参数设定简单方便和数字化、智能化、网络化等特点。可满足更高层次用户的要求。它适用于冶金、化工、建材、纺织、电力等工业电动机及三相电力馈电系统，作过载、轻载、缺相、过压、欠压、堵转、漏电、及三相电路不平衡保护和多方启停控制。本机具有RS485远程通讯接口，支持MODBUS-RTU协议和4~20mA模拟量输出接口，方便的和PLC、DCS及后台机组成网络系统。通过后台机对现场设备进行操控、运行状态监视和历史数据查询。
技术参数
1、热过载(过电流)保护设置：
设置范围：按规格表电流值。
设置值：一般用户按电机铭牌上的额定电流值设置。

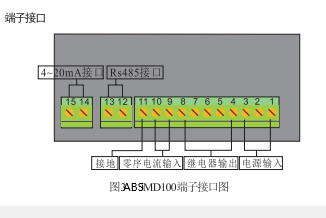

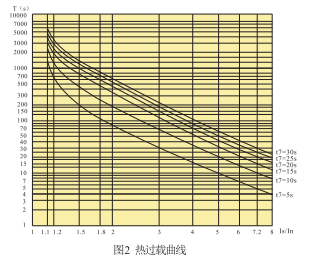

2、热过载(过电流)保护特性：保护曲线可选，曲线序号有5、10、15、20、25、30六条热过载保护曲线。
3、轻载保护(欠电流保护)：当电流值小于轻载保护设定值时，监控器在5秒内动作。设定范围为热过载保护设定值的5%-90%一般电机不需要该功能保护，用户可设置为5%。
4、断相保护：电动机三电不平衡值到设定值时监控器在4秒内动作。参考值为50%，设定范围为20%-90%。
5、堵转保护：运行状态当电流大于设定值5倍时，监控器在2秒内动作，启动延时该功能关闭。
6、欠电压保护：电压低于设定值时，监控器在5秒动作。设定范围100V-220V。
7、漏电(接地)保护：漏电电流大于设定值时，监控器在3秒动作，设定范围10mA~990mA可调。
8、启动时间：根据用户设备需求设置，设置范4~120秒。
9、星三角转换时间：星三角转换时间要小于启动延时时间，设置范围2~117秒。
10、电机冷却时间：30分钟。电机过载保护动作后，由于热积累，冷却后方可复位。
11、电源电压:220V，50Hz±2%。12、电力消耗：≤3VA。
13、输出继电器触头容量：250VAC 7A。
14、电流显示误差小于1.5%。
15、复位时间小于2秒。
16、电寿命大于3000次。
注意事项
1、线路带电状态下，观察指示灯是否正常，表头显示是否正常。红灯常亮，表针指示110KV。
2、线路停电状态下，表针归零，红灯灭，绿灯常亮。
3、线路停电状态下，绿灯亮时，验证控制器是否误显示，按下自检按纽，LED应转为红灯亮，放开后三秒内恢复绿灯亮，若能正常转换说明本装置运行正常。
4、线路带电状态下，红灯不亮或表针指示不正常，通知厂家及时维护。
