一、概述

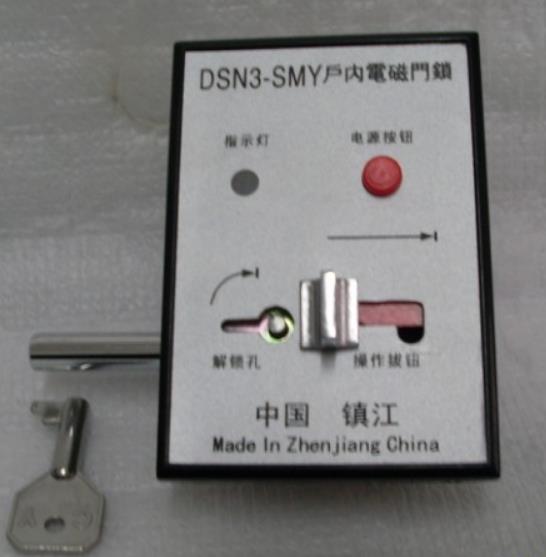

DSN3型户内电磁锁，是一种防止高压开关设备电气误操作的电控机械联锁装置。主要供采用人力操动的机构的户内隔离开关实现其与断路器之间的电气联锁，以及对网门，高压开关柜及其它需要安全联锁的地方实现联锁，防止误入带电间隔及误操作发生，是发电和供电部门不可缺少的闭锁装置。
本电磁锁它采用整体式结构设计，比DSN2型电磁锁设计合理，结构更简单，布置更紧凑，锁体积缩小，功能较全，通用性好，操作简便。
突出优点是DC110V、DC220V、AC220V三种电压等级通用，用户订货，使用更方便；安装简单，不必拆卸面板，即可整体插入安装。
DSN3型系列电磁锁经苏科所产品质量检测中心进行的形式试验，各项试验数据均符合JB/T7827-95的《高压开关设备用电磁锁通用技术条件》的要求。
周围空气温度：上限 +40℃；下限-10℃，高寒地区-25℃；
海拔高度：不超过1000m。
环境温度：湿度日平均值不大于95%，月平均值不大于90%。
二、DSN3型户内电磁锁，具有如下性能
1、具有是否允许开锁的指示灯；
2、锁栓具有自动复位及延时复位功能；
3、用专用钥匙在无电情况下能实现解锁；
4、具有防止用简易工具开锁的功能和检修的保安装置；
5、电磁铁在85％-110％额定电压下能可靠地工作。
名 称 | 型 号 | 额定电压 | 额定电流mA | 柜门开孔(安装)尺寸mm | 行程mm |
柜
门
锁
| 拨钮式 | DSN-AMZ | AC220
AC110
DC220
DC110 | 100
196
98 | 56×70 | 14 |
DSN-AMY |
手柄式 | DSN-BMZ |
DSN-BMY |
