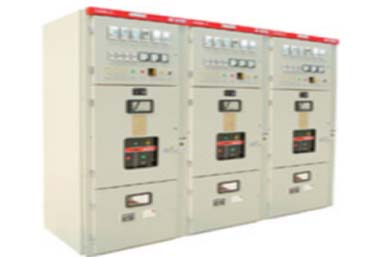

产品概述：
XGN66-12箱型固定式金属封闭开关设备，是我国自行开发的新一代固定柜，适合与3.6、7.2、12kV三相交流50Hz电力系统中作为接受与分配电之用，特别适用于频繁操作的场所。技术性能符合GB 3906、DL 404并参照国际标准IEC 298，达到国内先进水平。
设备使用条件：
※ 海拔高度不超过2000m。
※ 环境温度：-25℃ ～ +40℃，24小时内平均温度不超过+35℃。
※ 水平倾斜度不大于3度。
※ 地震烈度不超过8度。
※ 无剧烈振动和冲击及爆炸危险场所。
产品结构特点：
l 双面维护，或采用拼装结构，单面维护。断路器室位于柜体中（下）部，安 装、调试、维护方便，可配装西门子公司3AH、3AF下及国产ZN28或ZN28E等多种型号真空断路器，并设有压力释放通道，确保人身安全。
l 采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。
l 积木式金属封闭箱型结构，各室用金属钢板隔开；柜体采用焊接而成。
l 整柜防护等级IP2X。
l 设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。
l 宽大的电缆室，使电缆头距地尺寸在750mm。
l 具有可靠的接地系统。
l 门上装有观察窗，可清楚观察到柜内元件地工作状态。

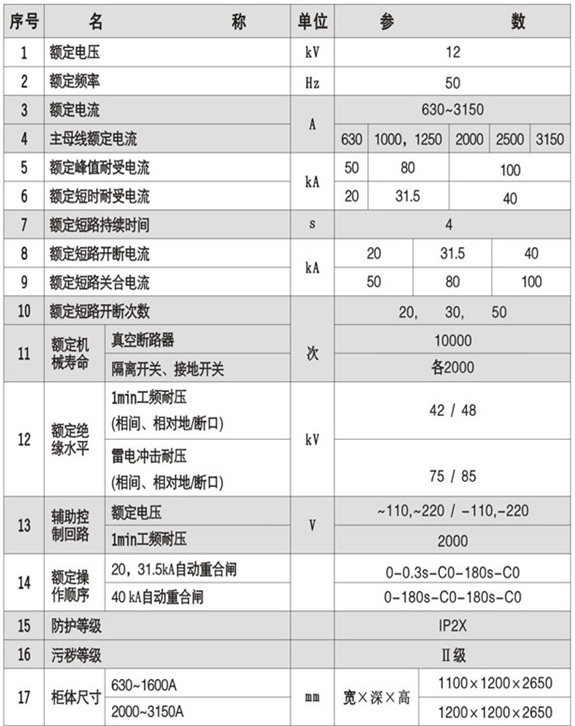

设备主要参数：
4、XGN66-12箱型固定式金属封闭开关设备主回路接线方案：
