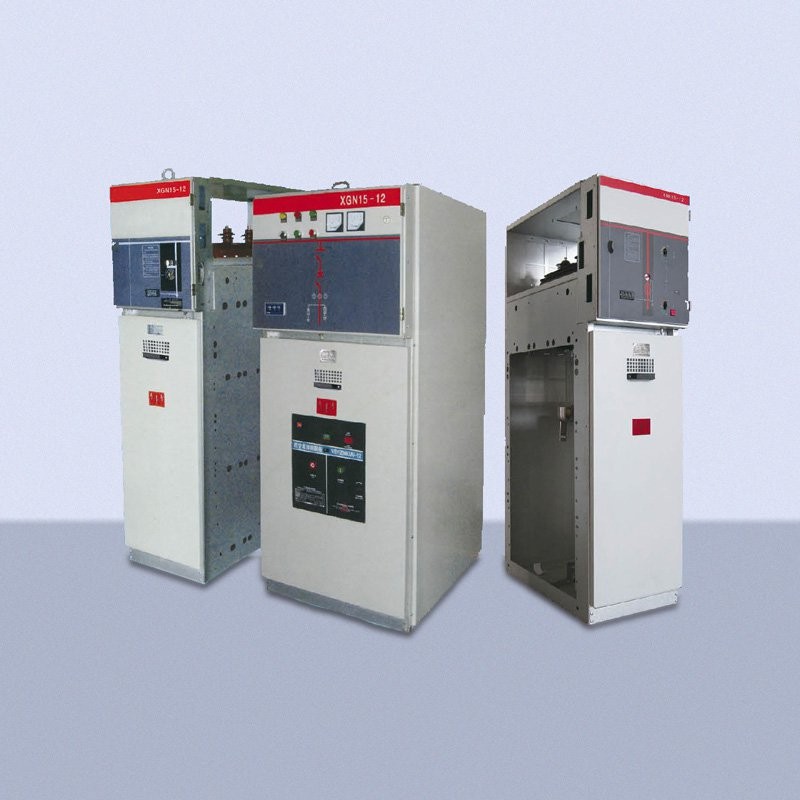

XGN15-12系列环网柜
一、产品概述
选用的开关装置包括：
1：SF6、FLN56、FLN36六氟化硫高压负荷开关
2：VS1真空断路器
3：微机保护
XGN15-12系列环网柜产品，柜体结构合理紧凑，体积小，安装方便，操作灵活简便，运行安全稳定，免维护，广泛用于10KV供配电系统。
柜体尺寸为；
1：375、500、750mm宽
2：1400、1600、1850mm高
3：980mm深
所有控制功能元件集中在正面操作板上，柜内可根据需要配备避雷器、CT、PT、继电器、线圈、仪表附件。
一、产品概述

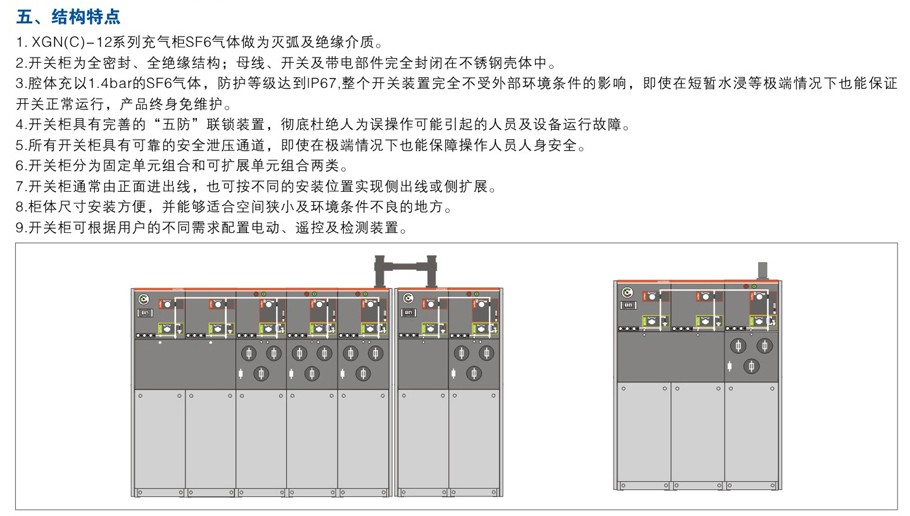

开关柜为模块化单元模式，可根据不同用途进行组合；由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。HXGN（C）-12型充气式开关柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合达到全模块化。扩展母线安全绝缘和屏蔽，确保了高可靠性和安全性。XGN（C）-12型充气式开关柜同时可以提供TV化的自动化解决方案；形成了智能化开关的概念，并将现场安装及调试工作量降到最低。 HXGN（C）-12型充气式开关柜分为非扩展标准配置和可扩展标准配置。由于其具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。 HXGN（C）-12型充气式开关式开关执行GB标准。在室内条件下（20℃）运行的设计寿命超过30年。
