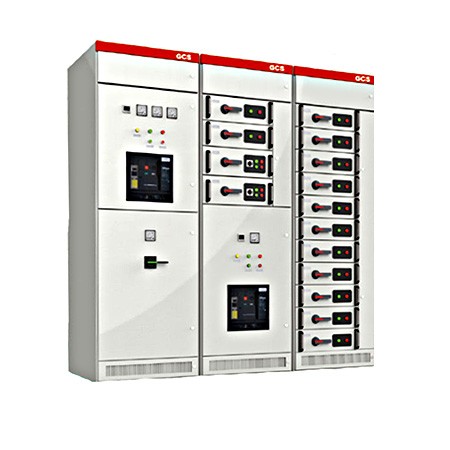

GCS型低压抽出式开关柜
一. 产品介绍
GCS型低压抽出式开关柜，适用于交流50~60Hz，额定工作电压至690V的电力系统；用于发电、输配电、配电、电能转换和电能消耗设备的控制。广泛应用于电力系统、石油石化、工矿企业、公用事业、市政工程、商业建筑等行业。
二. 产品特点
1、GCS型低压抽出式开关柜是两部联合设计组为促进我国低压行业的技术进步，加速低压成套开关设备的更新换代，设计研制出的符合国情、具有较高技术性能指标、能够适应市场发展需求的开关柜。我公司在总结多年生产经验后，在元器件选用和柜体结构方面进行了改进，柜架结构具有高度灵活性，柜体内可安装各种规格的标准元件。由于整个系统采用了模块式的设计，可满足各种元件的安装要求，可适用于不同的工作环境，能达到相应的防护等级。
2、提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
3、功能单元之间、隔室之间的分隔清晰、可靠，不因一个单元的故障而影响其他单元工作，使故障局限在最小范围内。
4、MCC柜单柜的回路数量最多至22个，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门（群）的需要。
5、配电回路布置经济。
6、可按工作和环境的不同要求，设计出相应防护等级的柜体。
7、在一个柜体中可自由安装不同型式的功能单元，如：固定式和抽出式。
8、独立的机械锁定机构，操作灵活方便，无需特殊复杂工具。
9、有侧出线和后出线两种方案。
10、设备运行连续性和可靠性高。
11、门板、侧板、顶盖、底板和框架采用静电喷涂处理。内部金属件采用覆铝锌板材料，它具有很强的抗腐蚀与抗氧化能力，并具有比同等钢板高的机械强度。
12、后出线方式开关柜顶盖为可掀开式，方便主母线在现场的安装。
四. 产品技术标准
开关柜的设计符合IEC 61439和GB 7251等标准，并通过了CQC自愿认证。
五. 产品工作环境条件
1、GCS型低压抽出式开关柜适用于户内安装，其他工作条件下的开关柜防护等级可至IP54。
2、环境温度：最高温度+40℃，最低温度-5℃。
3、24小时最高平均温度+35℃。
4、设备在高于上述环境和温度中使用时，应降容运行。
5、对于测量、计量仪表和保护继电器等的工作条件，应遵照制造厂家的规定。
6、环境条件：空气清洁。正常工作时，周围环境相对湿度在40℃时不超过50%。
7、开关柜内安装地点的条件应符合相应标准的要求。在会产生凝露的场合，开关柜中将采用通风或加热等措施来防止凝露。
8、海拔高度：不超过2000米。如开关柜安装在高于海拔2000米以上，设备要相应降容运行。

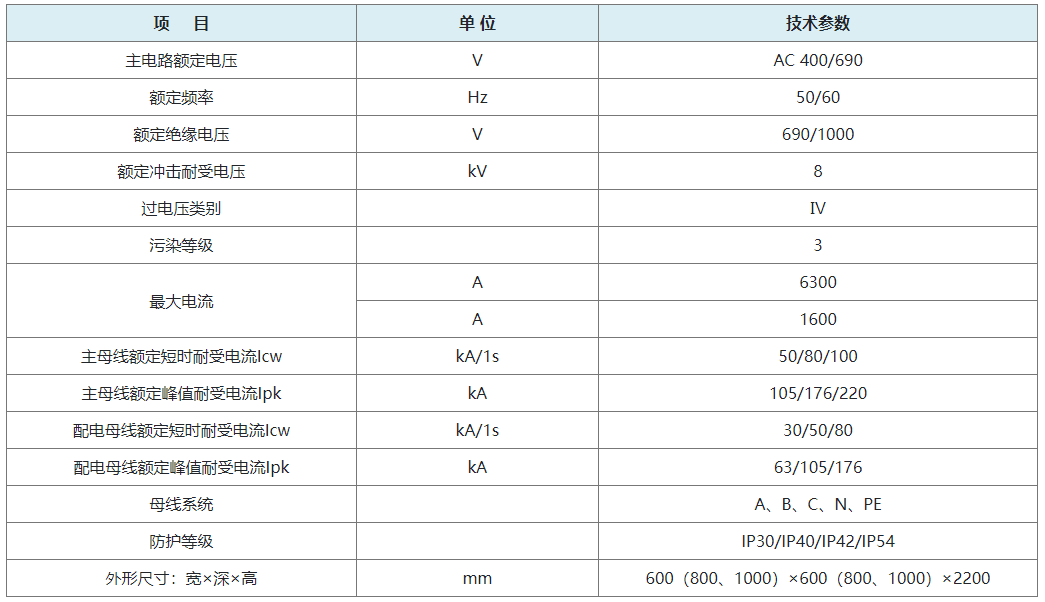

六. 产品技术参数
