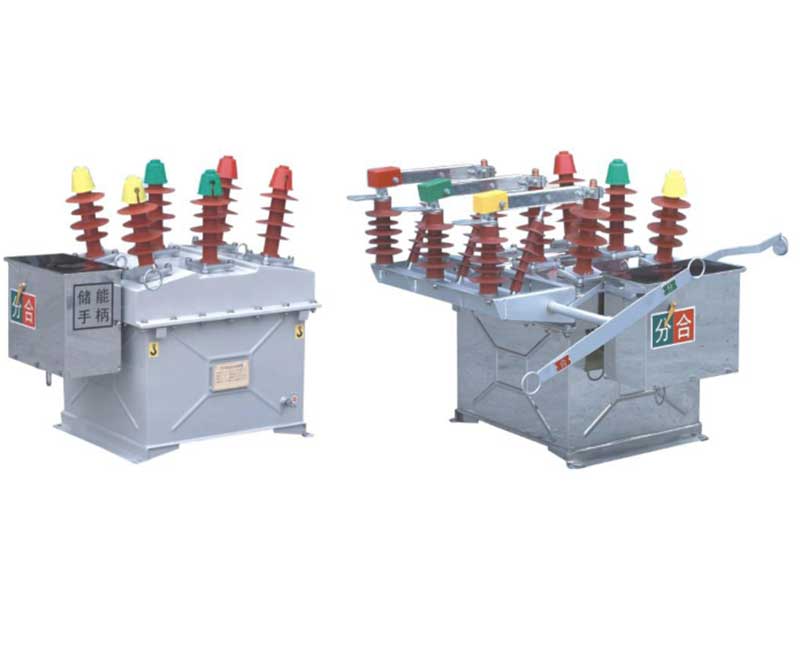

ZW8-12、ZW8-12G系列高压真空断路器

概述

ZW8-12、ZW8-12G系列高压真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要用于开断关合农网、面网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。

ZW8-12是由ZW8-12G断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。

本系列产品的操作机构为CT23型弹簧储能操作机构，分为电动和手动两种。

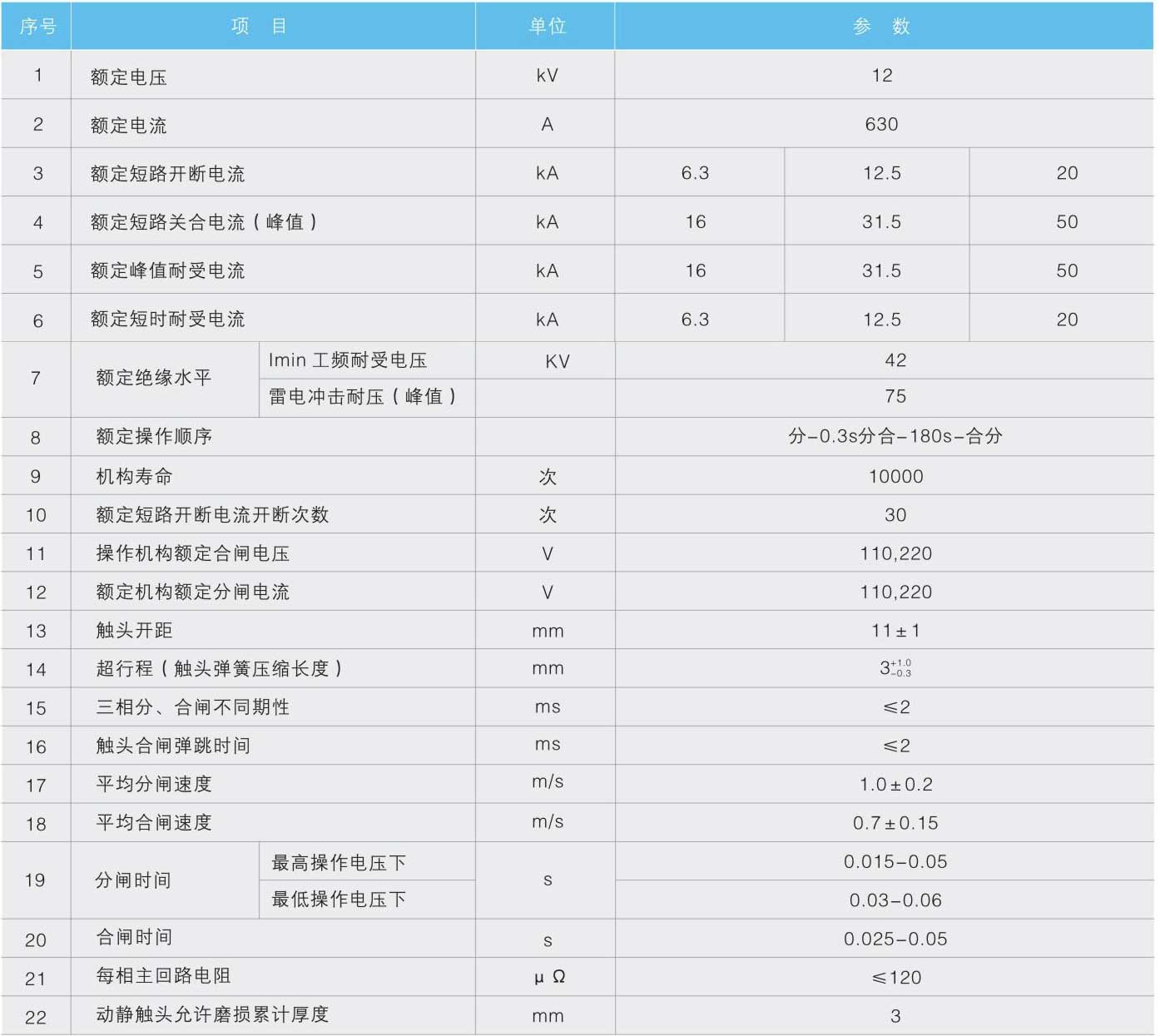

主要技术参数

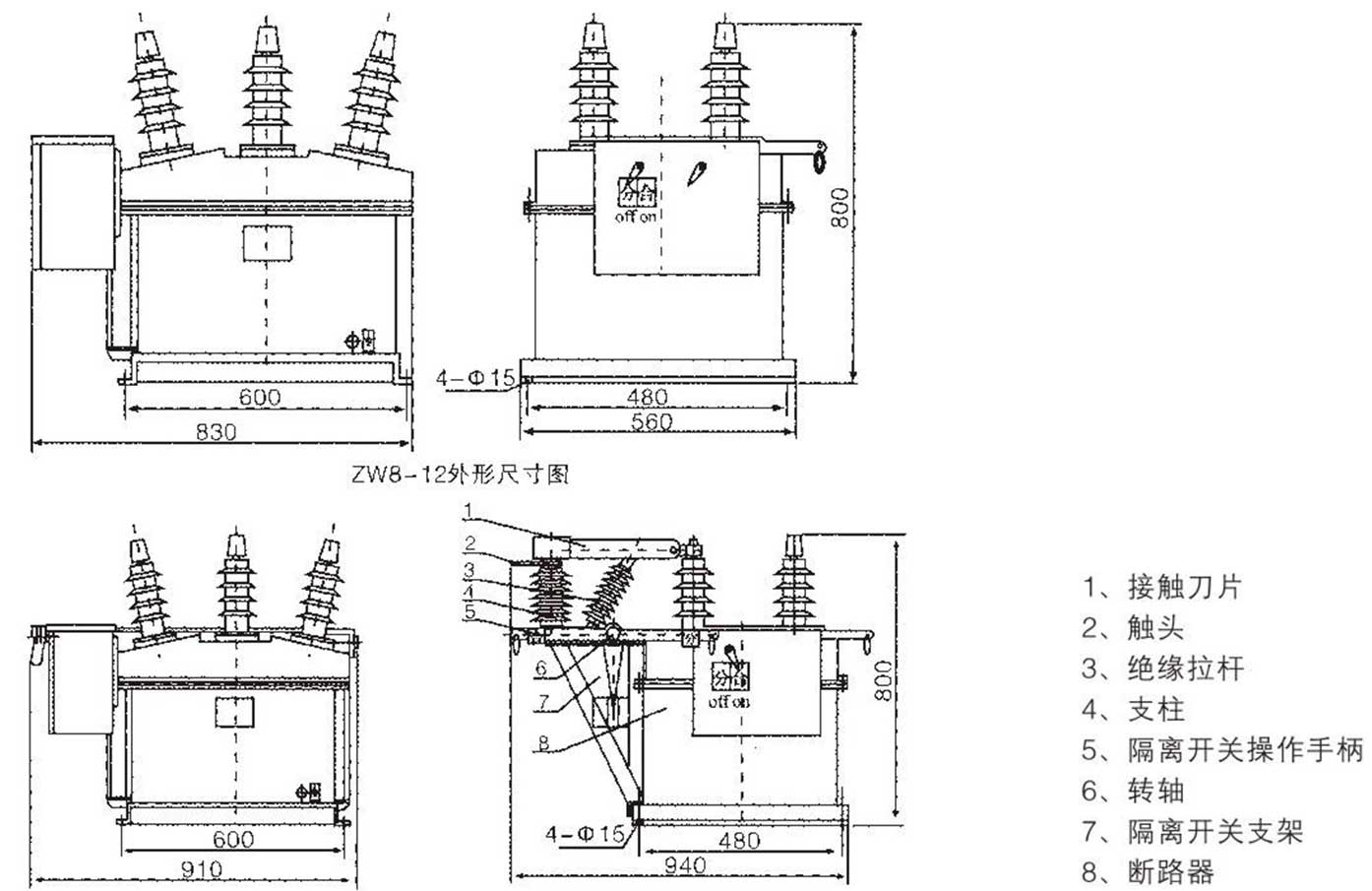

外形及安装尺寸图
